General Electric / GE Security - ATS

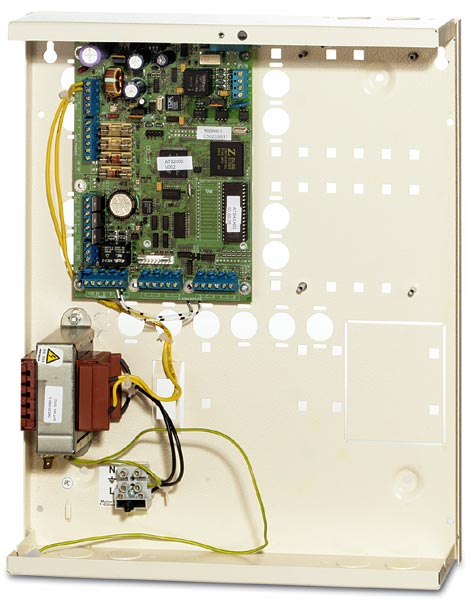

• Alarmzentrale ATS 2104 (108 Kb)

Flexible Einbruchmeldezentrale mit integrierter Standard-Zutrittskontrolle und internem analogem Wählgerät.

• 16 Türen in der Standardfunktion steuerbar.
• 8 - 64 MG in Differential/Dualtechnik
• Erweiterbar mittels RS485 Datenbus (4-Draht)
• Bis zu 16 Bedienteile / berührungslose Leser anschaltbar
• Bis zu 15 externe Erweiterungen anschaltbar
• 4 Scharfschaltbereiche
• 11466 Benutzercodes
• 2 Sirenen und 1 Blitzlampenausgang
• 1 frei programmierbares Relais
• 3 OC-Ausgänge auf 255 Ausgänge erweiterbar
• Optionale Funk-Erweiterung (433MhZ)
• Optionale 2-Draht Bus-Erweiterung (IADS)
• Optionales ISDN Bus-DWG mit VdS 2465 Protokoll
• Hintergrundspeicher für 1000 Ereignisse (ATS2604)

Mittels des internem Analog-DWG können verschiedene Protokolle (SIA, Contact-ID, Sprache in Verbindung mit dem Sprachmodul ATS 7200 und Up-Download) verwendet werden. Für das VdS Protokoll 2465 ist das optionale ISDN-DWG ATS7123 verfügbar. Stellplatz für 16 Ah Batterie. 3,2 A Netzteil und 3 überwachten Signalgeberausgänge.

Maße (BxHxT): 315 x 388 x 85 mm

VdS Klasse C Nr. G106025z und VSÖ Werteschutz

• Alarmzentrale ATS 2604 (110 Kb)

Alarmzentrale wie ATS 2104 nur im großen Stahlblechgehäuse mit 3,2A Netzteil und Stellplatz für 2 x 26Ah Akkus.

Maße (BxHxT): 475 x 460 x 160 mm

VdS Klasse C Nr. G106025 und VSÖ Werteschutz

• Alarmzentrale ATS 3104 (108 Kb)

Alarmzentrale im kleinen Stahlblechgehäuse wie ATS 2104, aber mit

• 8-128 Meldegruppen mit Standardzutrittsfunktionen,
• 8 Bereiche

Maße (BxHxT): 315 x 388 x 85 mm,

VdS Klasse C Nr. G106024 und VSÖ Werteschutz

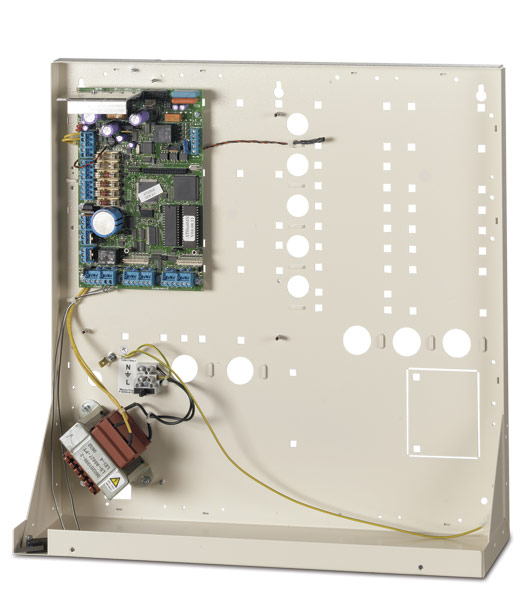

• Alarmzentrale ATS 3604 (247 Kb)

Alarmzentrale wie ATS 2104 nur im großen Stahlblechgehäuse mit 3,2A Netzteil und Stellplatz für 2 x 26Ah Akkus und mit

• 8-128 Meldegruppen mit Standardzutrittsfunktionen,
• 8 Bereiche

Maße (BxHxT): 475 x 460 x 160 mm

VdS Klasse C Nr. G106024 und VSÖ Werteschutz

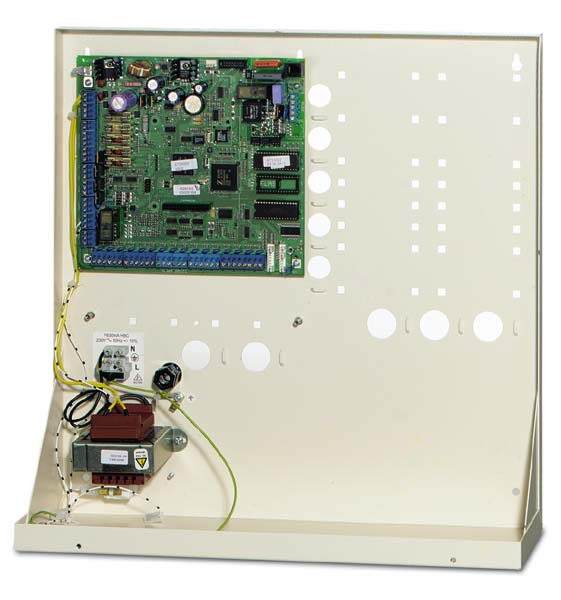

• Alarmzentrale ATS 4604 (95 Kb)

Alarmzentrale wie ATS 2104 nur im großen Stahlblechgehäuse mit 3,2A Netzteil und Stellplatz für 2 x 26Ah Akkus und mit

• 16-256 Meldegruppen mit Standardzutrittsfunktionen,
• 16 Scharfschaltebereiche

Maße (BxHxT): 475 x 460 x 160 mm

VdS Klasse C Nr. G106023 und VSÖ Werteschutz

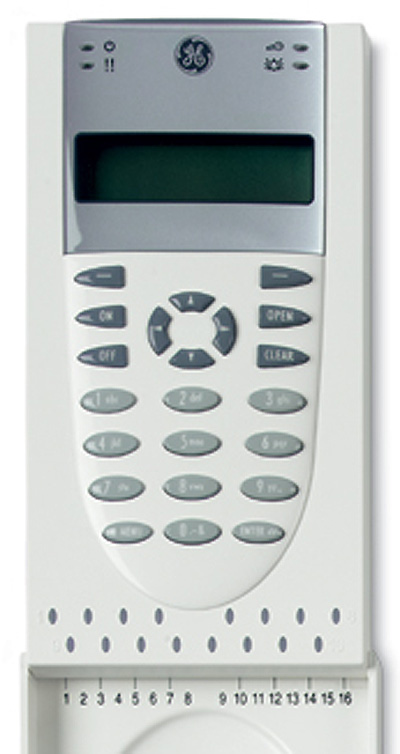

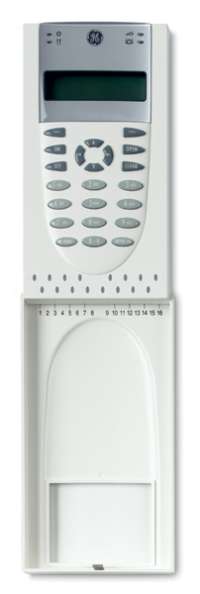

• Bedienteil ATS 1110 (101 Kb)
• Bedienteil ATS 1115 (103 Kb)

Bedienteil in 4-Ader Bustechnik für ATS2000, 3000 und 4000 Zentralen und 4-Tür-Controller ATS1250.

Das Bedienteil ist mit 16 LED's für die Scharf/Unscharf Anzeige für Bereiche, 6 indirekten Funktionstasten (Taste Open + x) und 2 x 16 stelligen LCD-Display ausgestattet und ermöglicht die Bedienung und Programmierung der ATS-Zentralen. Weiterhin verfügt das Bedienteil über einen Eingang für einen Taster zur Türöffnung sowie einen Ausgang zur Ansteuerung eines Türöffners oder Sperrelement.

ATS 1115 hat einen integrierten berührungslosen Leser (Proxyleser)

VdS Klasse C in Verbindung mit einer VdS anerkannten Zentrale.

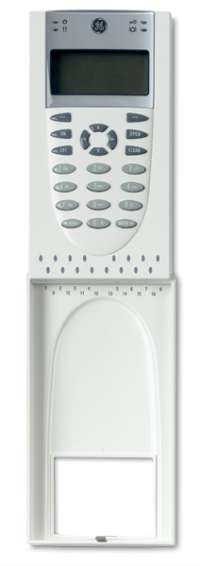

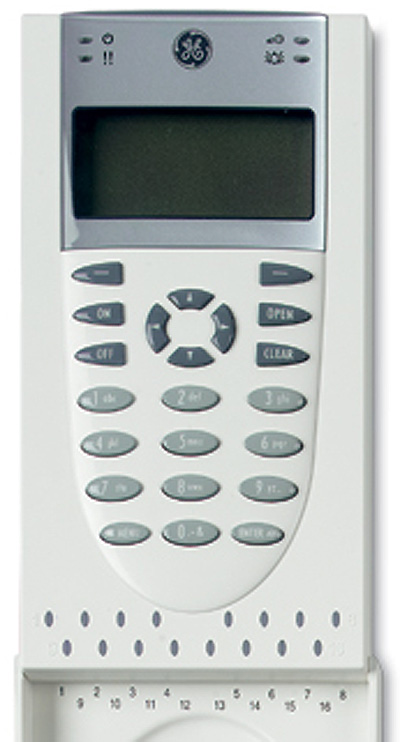

• Bedienteil ATS 1111 (104 Kb)
• Bedienteil ATS 1116 (106 Kb)

Bedienteil in 4-Ader Bustechnik für ATS2000, 3000 und 4000 Zentralen und 4-Tür-Controller ATS1250.

Das Bedienteil ist mit 16 LED's für die Scharf/Unscharf Anzeige für Bereiche, 6 indirekten Funktionstasten (Taste Open + x) und 4 x 16 stelligen LCD-Display ausgestattet und ermöglicht die Bedienung und Programmierung der ATS-Zentralen. Weiterhin verfügt das Bedienteil über einen Eingang für einen Taster zur Türöffnung sowie einen Ausgang zur Ansteuerung eines Türöffners oder Sperrelement.

ATS 1116 hat einen integrierten berührungslosen Leser (Proxyleser)

VdS Klasse C in Verbindung mit einer VdS anerkannten Zentrale.

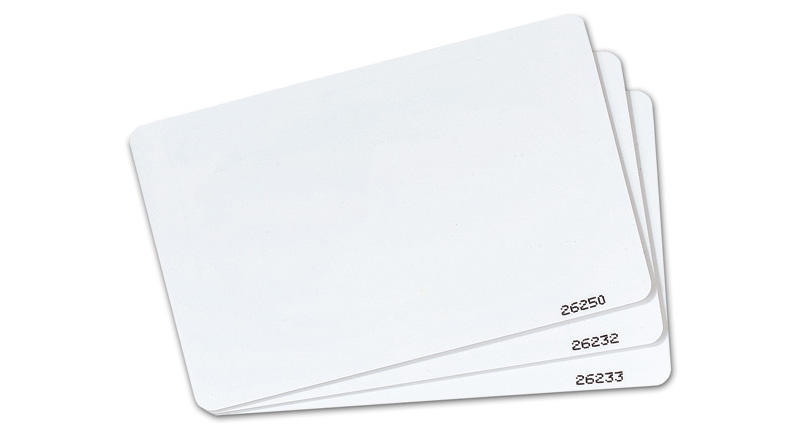

• Chipkarten ATS 1470 (105 Kb)

Die beiden Hauptkomponeten bestehend aus Chip und Antenne sind in der Karte eingebettet. Ein bedrucken der Karten ist mit jedem Standard-Industriedrucker möglich. Die Proximity-Karte im ISO-Format ist zum berührungslosen Schalten in Verbindung mit einem ATS1190/1192 Leser oder mit den ATS1115/1116 Bedienteilen mit integriertem berührungslosen Leser konzipiert.

• Schreib/Lese Fähigkeit
• Prgrammierung eines einzigartigen 4-Billionen, 4-Byte Sicherheitscode möglich
• 4 Speicherbereiche für Kreditapplikationen

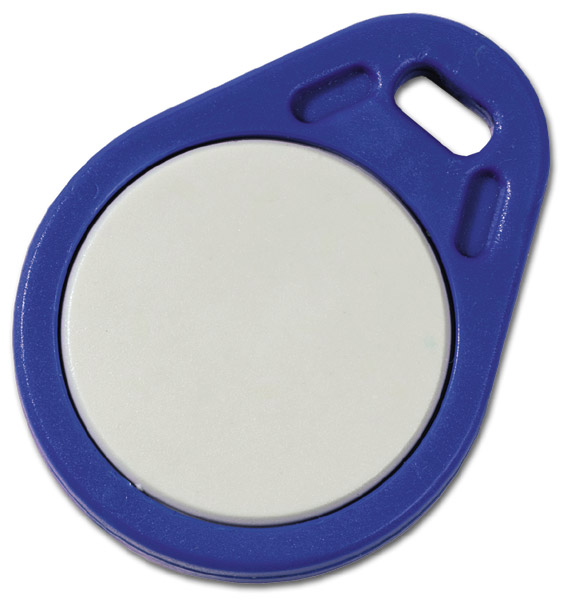

• Chip-Schlüsselanhänger ATS 1473 (101 Kb)

Der Schlüsselanhänger ist zum berührungslosen Schalten in Verbindung mit einem ATS1190/1192 Leser oder mit den ATS1115/1116 Bedienteilen mit integriertem berührungslosen Leser konzipiert.

• Schreib/Lese-Fähigkeit
• Programmierung eines einzigartigen 4-Billionen, 4-Byte Sicherheitscode möglich
• 4 Speicherbereiche für Kreditapplikationen

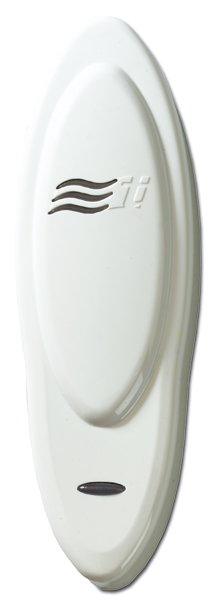

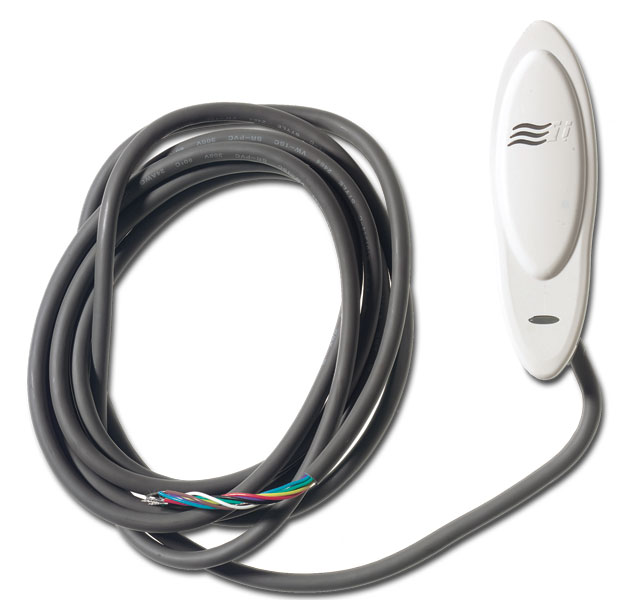

• Berührungsloser Leser ATS 1190 (95 Kb)

Berührungsloser HITAG II LAN-Bus Leser für ATS 2000, 3000, 4000 Zentralen und 4-Tür-Controller in 4-Ader Bustechnik und Wiegand-Anschlussart. Der Leser eignet sich für die kombinierte Zutritts- und Scharf/Unscharffunktion und ist mit 2 LED's und einem Summer ausgestattet. Der Leser verfügt über eine vergossene Anschlussleitung sowie einen Abreisskontakt mittels IR-Schranke. Für den Leser sind Abdeckkappen in verschiedenen Farben erhältlich.

• Vollständig vergossene wettergeschützte Ausführung
• 2 Status LED's für Anzeige Bereich scharf/unscharf und Zutritt gewährt
• Integrierter Summer
• Snap-on Gehäuse in weiss mitgeliefert (optional rot, schwarz, beige oder grau)
• VdS Nr. G 106027

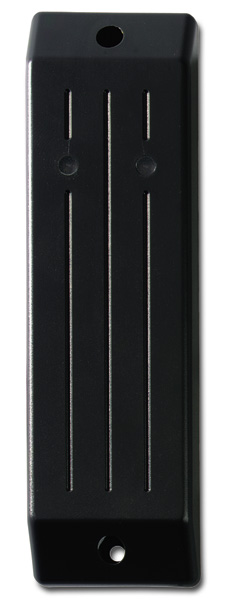

• Berührungsloser Leser ATS 1192 (82 Kb)

Robuster berührungsloser HITAG II LAN-Bus Leser für ATS 2000, 3000, 4000 Zentralen und 4-Tür-Controller in 4-Ader Bustechnik und Wiegand-Anschlussart. Der Leser eignet sich für die kombinierte Zutritts- und Scharf/Unscharffunktion und ist mit 2 LED's und einem Summer ausgestattet. Der Leser verfügt über eine vergossene Anschlussleitung sowie einen Abreisskontakt mittels IR-Schranke.

• Vollständig vergossene wettergeschützte Ausführung
• 2 Status LED's für Anzeige Bereich scharf/unscharf und Zutritt gewährt
• Integrierter Summer
• Robustes Gehäuse
• VdS Nr. G106028

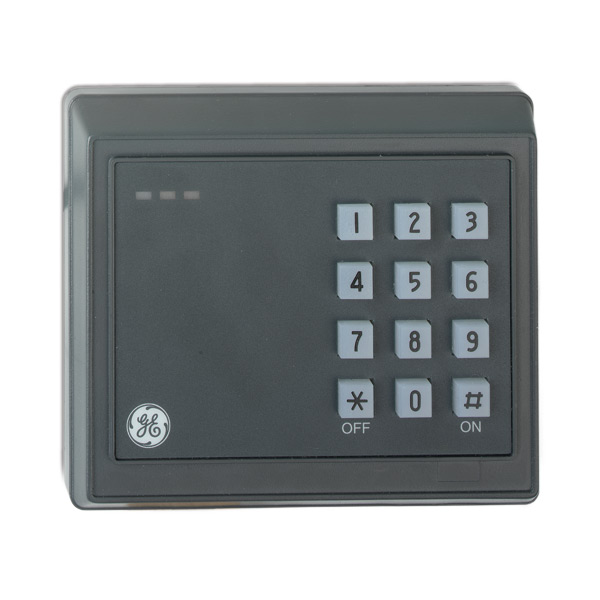

• Berührungsloser Leser ATS 1197 (106 Kb)

Der ATS 1197 Smartcard-Leser wird mit einem vergossenen 2m Anschlußkabel geliefert und ist in erster Linie für die Außenmontage in Hochsicherheitsbereichen ausgelegt, bei denen eine Kombination von Karte und PIN-Code für die Zutrittsfunktion bzw. für die Scharf/Unscharffunktion erforderlich sind.

• Vollständig vergossene wettergeschützte Ausführung
• Integrierte Tastatur
• Summer und 3 Status-LED's
• VdS Nr. G106029

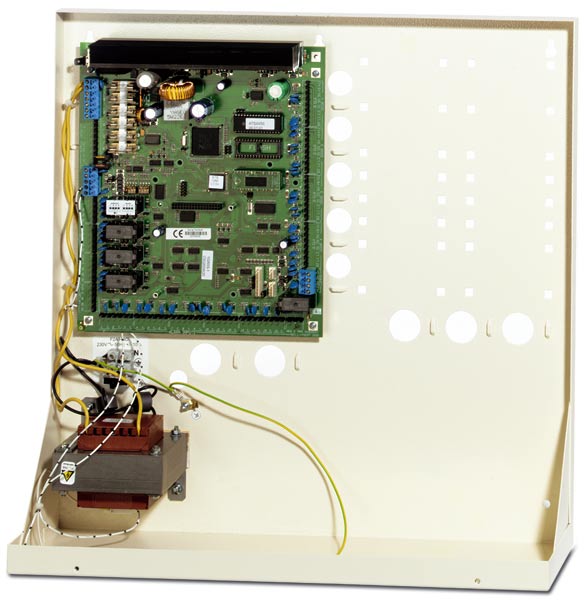

• 4-Tür Controller ATS 1250 Datenblatt (107 Kb)

Der ATS1250 4-Tür Controller dient zur Erweiterung der Zutrittsfunktionen von ATS 3xxx und 4xxx Zentralen und ermöglicht einen Ausbau auf bis zu 48 Türen mit Anti-Passback Funktion. Die Programmierung des ATS1250 Controllers erfolgt über das Bedienteil der ATS-Zentrale oder der TITAN-Software.

Produktfeatures:

• Alarm- & Zutrittskontrolle für 4 Türen in Echtzeit
• Vollständig gespiegelte Datenbank für Offline-Zustand
• Max. 12 Vier Tür-Controller mit 48 intelligenten Türen je ATS-Zentrale
• Globale Anti-Passback Funktion
• Regionalbereichskontrolle
• Benutzerzähler, Einzelöffnung, Karte + PIN
• 16 interne Alarmeingänge
• 4 Lesereingänge mit eingebautem Wiegand Interface
• Lokaler RS485-Bus für bis zu 16 Kartenleser
• Unterstützt eine Vielzahl von Lesegeräten anderer Anbieter
• 4 interne Relais für die Türsteuerung/Verriegelung
• 52 programmierbare Ausgänge

Achtung: Nicht mit 2xxx Zentralen kompatibel

• 4-Tür Controller ATS 1251 Datenblatt (107 Kb)

Der intelligente ATS1251 4-Tür Zutrittscontroller verfügt über ein 4A Netzteil mit 12V Nebenmelder- und 12V Türöffnerversorgungsspannung und wird mit dem großen ATS1642 Gehäuse geliefert.

Dieser vielseitig einsetzbare Zutrittscontroller erweitert das Advisor MASTER System mit fortschrittlichen Zutrittsfunktionen. Von allen 4 Türen erfolgt die Auswertung von Zutritts-und Alarmereignissen in Echtzeit. Insgesamt können bis zu 12 ATS1251 Controller an einer ATS-Zentrale angeschaltet werden. Für den Betrieb und die Programmierung des Systems ist die Anschaltung eines LCD-Bedienteils an der ATS-Zentrale erforderlich. Sollte die Kommunikation mit der Advisor Master Zentrale unterbrochen sein, ist ein Offlinebetrieb des 4-Türcontrollers ohne Einschränkung möglich.

Produkt Features

• Alarm- & Zutrittskontrolle für 4 Türen in Echtzeit
• Vollständig gespiegelte Datenbank für Offline-Zustand
• Max. 12 Vier Tür-Controller mit 48 intelligenten Türen je ATS-Zentrale
• Globale Anti-Passback Funktion
• Regionalbereichskontrolle
• Benutzerzähler, Einzelöffnung, Karte + PIN
• 8 MG-Alarmeingänge
• Lokaler RS485-Bus für bis zu 16 Kartenleser
• Unterstützt eine Vielzahl von Lesegeräten anderer Anbieter
• 4 interne Relais für die Türsteuerung/Verriegelung
• 52 programmierbare Ausgänge

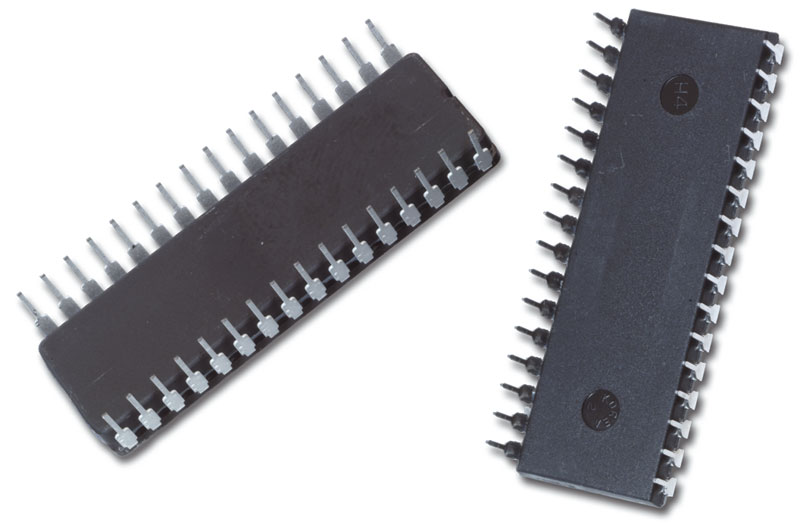

• 4-Aufzug Controller ATS 1260 Datenblatt (107 Kb)

Diese Update-Set ermöglicht die Umrüstung eines ATS1250 (4-Tür-Controller) in einen 4-Aufzugs-Controller mit dem ein ATS-System bis zu 64 Etagen steuern kann.

Das Set beinhaltet eine Mini-CD mit der Installations-und Benutzeranleitung sowie einem Eprom mit der ATS1260 Firmware.

Produktfeatures:

• Vollständig gespiegelte Datenbank bei Offline-Betrieb
• Bis zu 12 intelligente Aufzug-Controller pro ATS System anschaltbar
• Globale Anti-Passback Funktion
• Alarm & Zutrittssteuerung an 4 Aufzügen in Echtzeit
• Benutzerzähler, Einzelöffnung, Karte + PIN
• 16 interne Alarmeingänge
• 4 Lesereingänge mit eingebauten Wiegand Interface
• Lokaler RS485-Bus für bis zu 16 Leser
• Unterstützt eine Vielzahl von Lesern anderer Hersteller
• 4 Relais auf Platine
• 255 programmierbare Ausgänge
• Max. 64 Etagen

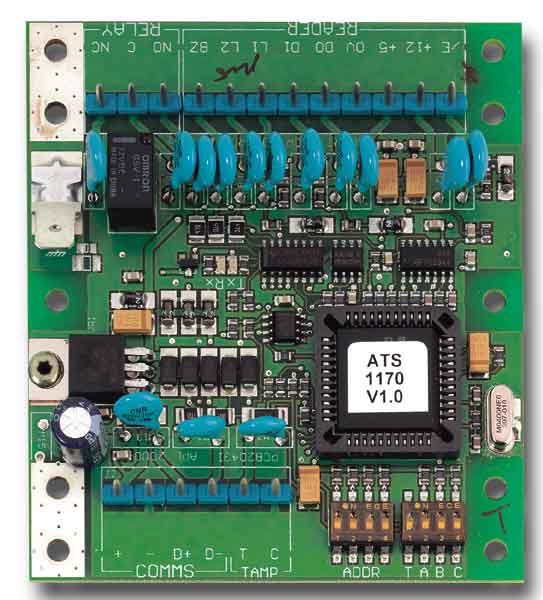

• Eintür Controller ATS 1170 Datenblatt (93 Kb)

Die ATS 1170 Wiegand-Schnittstelle (Eintür-Controller) dient zur Anschaltung von Lesern mit Wiegand-Schnittstelle zur Anbindung an die Zentralen für ATS2xxx, 3xxx, 4xxx und den ATS1250 4-Tür Controller. Die an der Schnittstelle angeschalteten Leser können für die Scharf/Unscharfschaltung von Bereichen und für die Zutritttsfunktionen genutzt werden.

Die Baugruppe ist mit einem separaten Relais für die Türöffnung, einem Eingang für Türfreigabetaster ausgestattet und verfügt über steckbare Anschlußklemmen.
