Der Biometrieleser Q3008 integriert sich nahtlos in vorhandene SimonsVoss Schließsysteme, denn die jedem Finger zugeordnete ID lässt sich auch für alle anderen Schließkomponenten von SimonsVoss nutzen. Damit wird es möglich, digitale Schließzylinder, SmartRelais, Möbelschlösser, Halbzylinder, Hebelschlösser, Blockschlösser und Schaltschrankgriffe mittels Fingerabdruck zu betätigen.

Er speichert bis zu 50 verschiedene Fingerabdrücke und lässt sich ohne Verkabelung aufputz montieren.

Produktvarianten:

• Batteriebetriebener, verkabelungsfreier Biometrieleser zur Wandmontage, in silberfarbenem Gehäuse, mit integriertem
• Fingerprint-Sensor zur Verwaltung von bis zu 50 Nutzern TRA.BIO.LESER
• Biometrieleser in weißem Gehäuse   .W
• 1 Batterie für Biometrieleser Q3008 oder SmartReader (Typ: AA) TRA.LESER.BAT

Der CompactReader ermöglicht es, jede aktive G2-Schließkomponente des Systems 3060 für kontaktlose MIFARE® Classic und MIFARE® DESFire SmartCards zu erweitern. Aufgrund der sehr kompakten, formschönen Bauweise kann er direkt in Sekunden auf jede Tür geklebt bzw. alternativ mit zwei Schrauben befestigt werden.

Produktvarianten:

• CompactReader 3078 – G2 zur Integration aller aktiven G2-Komponenten in das System 3060. Bedienung mit kontaktlosen SmartCards basierend auf MIFARE® Classic und DESFire, silber  TRA.CR.MIFARE
• CompactReader 3078 in weißem Gehäuse  .W
• CompactReader 3078 für den Außenbereich (wetterfeste Ausführung)  .WP
• LockNode für die Direktvernetzung des CompactReaders . WN(M).LN.I

• Digitale Schließzylinder (1265 Kb)

Digitaler Schließzylinder mit gekapselter Elektronikbaugruppe zum Einbau in Türen nach DIN 18250 mit Europrofilschlössern nach DIN 18251. Er wertet die Funksignale von Transpondern aus und entscheidet, ob eine Zugangsberechtigung besteht.

Produktvarianten:

• Digitaler Europrofil Doppelknaufzylinder 3061 – FD, beidseitig freidrehend, Edelstahl
• Messingausführung  .MS
• Version mit Zutrittskontrolle, Zeitzonensteuerung und Protokollierung  .ZK
• Version mit „Tastersteuerung“ (von innen ohne Transponder zu bedienen), nicht mit G2-Funktionalität erhältlich  .TS
• Version mit VdS-Zulassung (Klasse AZ, SKG-Zulassung SKG***  .SKG
• Version in VdS-Ausführung: Version mit Zutrittskontrolle, Zeitzonensteuerung und Protokollierung, VdS-Zulassung Klasse BZ, SKG-Zulassung SKG***, zusammen mit der Blockschlossfunktion bei entsprechender Installation bis zur Klasse VdS C/SG 6 einsetzbar  .ZK.VDS
• Multirast-Version: Zur Verwendung in Türen mit Mehrfachverriegelungen, ab Baulänge 35–30 mm  .MR
• Feuerhemmende Version: (Für den Einsatz in Stahl- und Brandschutztüren  .FH
• Wetterfeste Version: IP 65, nicht in Kombination mit .TS, .MR und VdS-Versionen lieferbar  .WP
• Version „Network Inside“ mit integriertem LockNode  .WN
• Version „SC“  SmartCard Zylinder

• SimonsVoss - Weitere Produkte (770 Kb)

• Digitaler Schaltschrankgriff mit 19“ Standardlochung, in jedes SimonsVoss System 3060 integrierbar  SL2.IEG
• Version mit Zutrittskontrolle, Zeitzonensteuerung und Protokollierung

• SimonsVoss SmartRelais (823 Kb)

Das digitale SmartRelais 3063 hat die Funktion eines Zutrittskontrolllesers oder Schlüsselschalters. Im System 3060 öffnet es elektrisch betätigte Türen, Tore sowie Schranken und schaltet Licht, Heizungen und Maschinen. Es übergibt Transponderdaten an Fremdsysteme, wie z.B. Zeiterfassung, Kantinenabrechnung oder Facility Management.

Das Smart Output Modul besitzt 8 potenzialfreie Relaisausgänge und wird an das SmartRelais Advanced angeschlossen. Beispielsweise können so mit einem Aufzug die verschiedenen Etagen eines Gebäudes angesteuert werden.

• SimonsVoss Multinetworking (892 Kb)

WaveNet Netzwerk:

Funknetzwerk zur Verbindung von digitalen Schließzylindern, SmartHandles und SmartRelais mit einem zentralen Computer. Die Datenübertragung erfolgt über das 868 MHz Frequenzband. Wahlweise stehen auch andere Übertragungsmedien zur Verfügung. Das sind: USB oder RS232 für den Anschluss an einen zentralen PC, RS485 für kabelbasierte Backbones, LAN und WLAN für die Einbindung in bereits existierende Gebäudenetzwerke.

Die verschiedenen Übertragungsmedien können nahezu beliebig über entsprechende Routerknoten miteinander verknüpft werden.


Direkte Vernetzung:

Die WaveNet Netzwerk-Knaufkappe integriert den LockNode in die Metallkappe auf der Elektronikseite eines Schließzylinders. Sie ermöglicht so die direkte Vernetzung ohne zusätzliche LockNode Montage neben der Tür, dabei entfallen die I/Os. Die Netzwerk-Knaufkappe kann sehr einfach nachgerüstet werden, indem die Kappe der Elektronikseite eines Schließzylinders getauscht wird. Neue Zylinder für die direkte Vernetzung können als Network Inside Version .WN bestellt werden.

Die batteriebetriebene PinCode-Tastatur wird verkabelungsfrei in das System 3060 integriert und öffnet alle Komponenten per Funk über die Eingabe eines 4- bis 8-stelligen Codes.

Produktvarianten:

• Batteriebetriebene, verkabelungsfreie PinCode-Tastatur als Identifikationsmedium im digitalen Schließsystem 3060, 3 verschiedene PINs, silberfarbenes ABS-Gehäuse, Schutzart IP 65  .TRA.PINCODE
• 5 Batterien für PinCode-Tastatur (Typ: CR 2032) TRA.BAT

• SimonsVoss Programmierung (765 Kb)

Für die Offline-Programmierung gibt es je nach Größe der Schließanlage verschiedene Möglichkeiten:

Kleine Schließanlagen können ohne Software mit dem Programmiertransponder 3067 konfiguriert werden. Größere Anlagen werden mit der Locking-System-Management-Software (LSM) verwaltet. Der Schließplan wird zuerst auf einem PC erstellt. Die Daten werden anschließend mit dem Programmiergerät SmartCD auf die digitalen Komponenten übertragen.
Alternativ können Schließpläne auf einen PDA/Netbook übertragen werden, der über Bluetooth oder USB mit dem SmartCD kommuniziert.

Ergänzend kann auch online programmiert werden, siehe unter Multinetworking.

Der SmartReader 3078 ermöglicht es, im System 3060 kontaktlose MIFARE® Classic Karten einzusetzen. Die Zutrittsinformationen werden dabei sicher in einem Passwort geschützten Bereich der Classic Karten gespeichert. Nur wenn der Karteninhaber berechtigt ist, erhält er Zutritt.

Produktvarianten:

• Batteriebetriebener SmartReader als Umsetzer von der Passiv- auf die SimonsVoss Aktiv-Technologie für berührungslose MIFARE® Classic SmartCards, in silberfarbenem Gehäuse  TRA.NFC.MF1K.AP
• SmartReader in weißem Gehäuse  .W
• SmartReadermit Anschlussmöglichkeit für externes Netzteil  .NT
• Externe Antenne zum Anschluss an SmartReader WN.LN.ANTV
• Programmiergerät für MIFARE® Classic SmartCards  CD.MIFARE
• Externes Steckernetzteil für SmartReader WN.POWER.SUPPLY.PPP

Der SmartClip 3069 ist ein Kartenhalter mit integriertem SimonsVoss-Transponder. In den Kartenhalter können Plastikkarten im ISO 7816 Format eingesetzt werden, so dass diese sichtbar getragen werden können.

Produktvarianten:
Kartenhaltertransponder zur Aufnahme einer Karte des ISO 7816 Formates, Clip links  TRA.DTC
Kartenhaltertransponder mit Clip rechts  .R
Kartenhaltertransponder mit vorgestanztem Befestigungsschlitz  .S
5 Batterien für SmartClip (Typ: CR2032)  TRA.BAT

• SimonsVoss SmartHandle (825 Kb)

Der digitale Türbeschlag von SimonsVoss kombiniert intelligente Zutrittskontrollfunktionalität mit einem eleganten und ergonomischen Erscheinungsbild. Hinter seinem schmalen, flachen Design verbirgt sich hochinnovative Technologie.

Den SmartHandle gibt es praktisch für alle Türmodelle in gebürsteten Edelstahl oder poliertem Messing.

• Snap IN Montage
• Herkömmliche Montage

Der digitale Türbeschlag SmartHandle SC kann sowohl mit SimonsVoss Aktivtranspondern als auch mit MIFARE® SmartCards bedient werden.

• Snap-In Montage oder
• herkömmliche Montage

• SimonsVoss - Transponder Bedienungsanleitung (838 Kb)
• Transpondermedien (929 Kb)

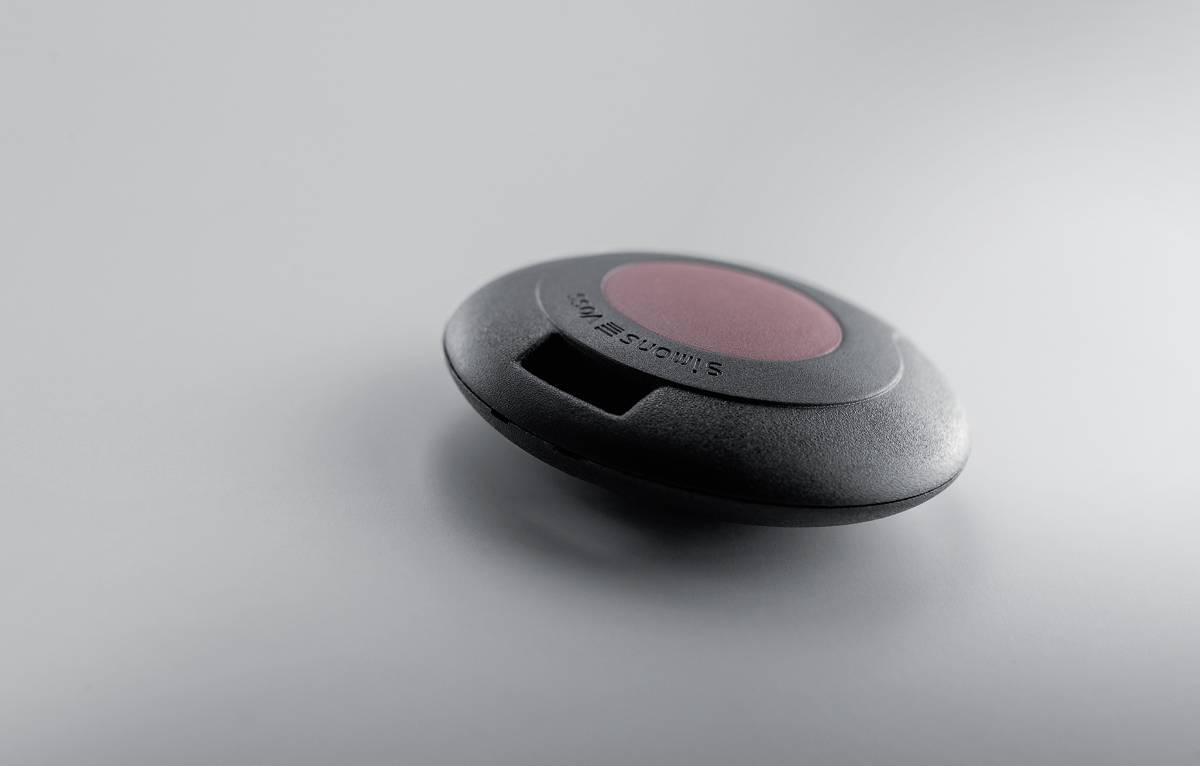

Der Transponder wird zur Identifikation im System 3060 benutzt, um digitale Schließzylinder, SmartHandles und SmartRelais zu betätigen. Folgende Produktvarianten sind verfügbar:

• Transponder 3064 mit blauem Taster .TRA
• Transponder 3064 mit G2-Funktionalität .TRA.G2
• Transponder 3064 mit dunkelrotem Taster .ROT
• Transponder 3064 mit braunem Taster (nur G2) .BRAUN
• Transponder 3064 mit durchlaufender Nummerierung (nur G1) .NR
• Transponder 3064 mit verklebtem Gehäuse .SPEZ
• Transponder 3064 mit zus. EM® 4102 Chip .RFID.EM
• Transponder 3064 mit zus. HITAG® 1 Chip  .RFID.HITAG
• Transponder 3064 mit zus. HITAG® 2 Chip  .RFID.HITAG2
• Transponder 3064 mit zus. MIFARE® Classic (1k) Chip  .RFID.MIFARE
• Transponder 3064 mit zus. MIFARE® DESFire (2k) Chip .RFID.DESFIRE
• Transponder 3064 mit zus. LEGIC® (MIM256) Chip .RFID.LEGIC
• Transponder 3064 mit zus. LEGIC® Advant (128) Chip .RFID.ADVANT
• Transponder 3064 für Explosionsschutz-Zone 1 Zertifizierung: Eigensicherheit ib, Zone 1, Gruppe IIC, T3, .II2G .EX
• Transponder 3064 für Feuerwehrschlüsselrohre ab 33 mm Innendurchmesser .FSR
• Transponder 3064 zur Speicherung des Schließanlagenpasswortes .PWD
• Schalttransponder mit zwei Anschlussdrähten, um ihn über einen potenzialfreien Kontakt
• eines externen Gerätes betätigen zu können .SCHALT
• Hochwertiges Transponderband zum Umhängen im SimonsVoss-Design,  .TRA.BAND
